适用于法兰连接型式、焊接型式（下夹紧油缸不可用）等的直通式阀门；

对法兰连接型：壳体试验用油缸顶紧阀门端面的装夹方式，密封试验用夹紧油缸夹紧法兰面； 对焊接型：用油缸顶紧阀门端面的夹紧方式；

油缸油压与试验介质压力设有安全锁，只有当试验介质压力泄压后才能进行油缸油压泄压；

密封方式：端面 O 型圈、坡口 O 型圈、四氟板等；

优点：试验时方便排气、对法兰型阀门方便观察密封面泄漏情况、特别适用于较小规格阀门；

缺点：对阀门有较大挤压力；

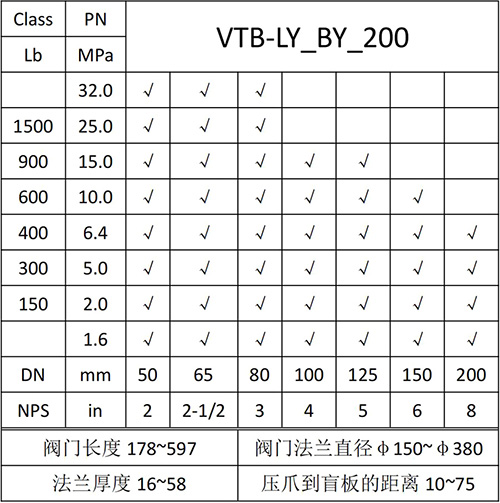

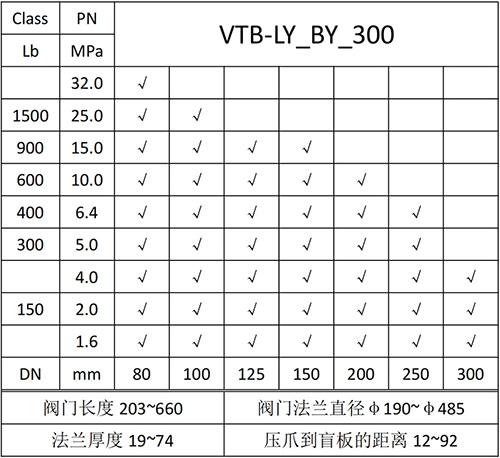

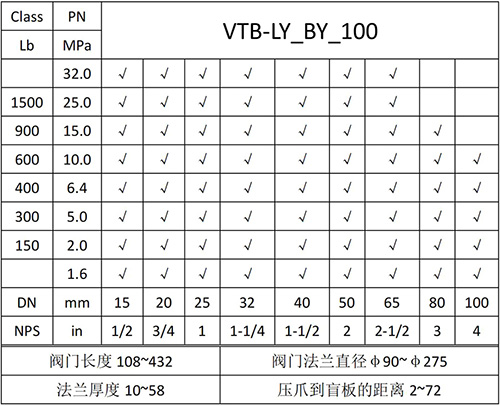

标准压力型号选型表 P19。

•

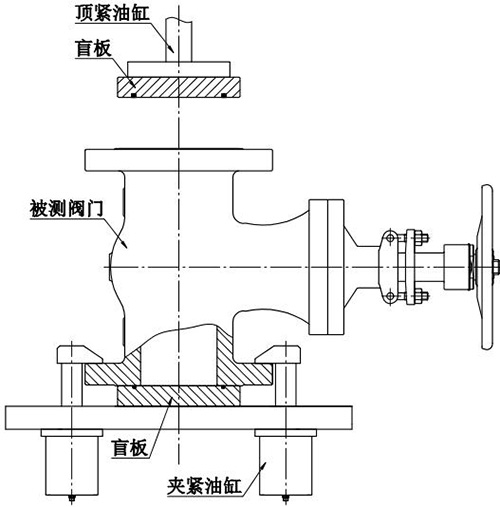

  壳体试验

•

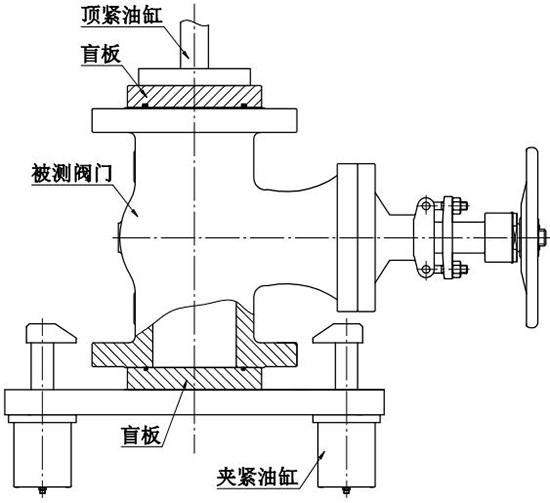

  法兰型阀门密封试验
